背景：

我們介紹了光子燒結作為一種通用且經濟高效的界面處理方法，用于溶液處理的In-Ga-Zn-O薄膜晶體管，重點研究其提高操作穩定性的潛力。我們制造了溶液處理的基于IGZO的薄膜晶體管(IGZO-TFT)，并系統地研究了IPL發射次數對決定器件電氣特性的關鍵參數的依賴關系。在相同的正偏壓應力(PBS)條件下，我們將經過約5分鐘IPL退火處理的IGZO-TFT的操作穩定性與經過2小時傳統高溫?zé)崽幚淼腎GZO-TFT進行比較，結果發現IPL退火的IGZO-TFT表現出卓越的穩定性，并且閾值電壓偏移顯著抑制了約22%（從3.31到2.58V）。為了獲得更深入的見解，我們采用了光激發電荷收集光譜分析，該分析提供了氧空位和氫相關界面缺陷狀態（位于2.1~2.5eV處，低于導帶最小值2.79eV附近）快速恢復的定量證據，影響了器件的運行穩定性。我們的研究結果強調了IPL退火相對于耗時的熱處理的技術優勢，使其成為優化IGZO-TFT性能的有前途的方法。

文獻介紹：

最近的顯示技術已朝著具有大面積、高分辨率、高幀率和高色純度的下一代超高清(UHD)顯示器的方向發展。為了實現此類顯示器的穩定運行，顯示面板中的薄膜晶體管(TFT)的有源通道層需要具有大面積均勻性和高場效應遷移率。長期以來，非晶硅(a-Si)或多晶硅(poly-Si)一直被認為是大面積TFT陣列有源通道層的合適候選材料。然而，由于非晶硅或多晶硅的固有特性，此類材料在大面積顯示器上的商業應用受到嚴重限制。例如，雖然a-Si很容易實現大面積均勻性，但由于定向sp3雜化軌道特性導致固有的懸空鍵和各向異性載流子傳輸路徑，a-Si基TFT的場效應遷移率受到嚴重限制。另一方面，多晶硅（poly-Si）已被用作商用中小型高分辨率顯示器的TFT背板有源通道層，與非晶硅相比，其遷移率更佳。然而，盡管基于多晶硅的TFT具有良好的電氣性能，但由于多晶硅通道層晶粒尺寸不均勻?qū)е旅娣e均勻性較差，因此仍然難以應用于大面積顯示技術。非晶氧化物半導體（AOS）是最有希望的通道材料候選材料之一，它可以同時滿足大面積均勻性和高場效應遷移率的要求。由于AOS的導帶底由來自后過渡金屬陽離子的大量分散的（n-1）d10ns0軌道（n≥4）組成，即使在有利于大面積均勻性的非晶相中，遷移率也可以足夠高，使其在TFT背板中成功實現商業化，用于大面積和高分辨率顯示應用。此外，AOS的寬帶隙增強了可見透明度并降低了關態電流，從而分別導致高孔徑比和低功耗。

到目前為止，大多數關于下一代TFT背板的研究都采用了真空沉積的AOS有源層。在這種情況下，通常需要超過300℃的高溫退火工藝，持續1小時以上才能形成合格的通道。這嚴重限制了這些器件在柔性和可卷曲顯示器上的應用，因為它們需要低溫制造工藝。因此，為了解決這一問題，人們開展了多項關于氧化物TFT背板低溫溶液工藝的研究。盡管氧化物TFT的高場效應遷移率和開/關比等靜態性能已通過溶液工藝實現，但與真空工藝器件相比，其對于工業應用至關重要的操作穩定性仍然受到嚴重阻礙。特別是，由于溝道/介電界面陷阱態對于操作穩定性至關重要，因此在溶液工藝氧化物TFT中強烈需要簡便的界面處理工藝。最近，已有多項關于通過強脈沖光(IPL)工藝在低溫下快速退火器件的溶液基氧化物TFT的報道。雖然傳統的深紫外退火方法可以在150℃下對氧化物有源層進行退火，但器件退火時間較長（約2小時），并且該工藝必須在無氧、無濕氣的N2環境中進行。相比之下，在IPL工藝中，最高工藝溫度達到約212℃（圖S1），略高于紫外處理。但是，該工藝時間較短，不到5分鐘，并且可以在環境空氣中進行，而不需要N2環境。因此，可以說該工藝更加簡便且經濟高效。然而，由于缺乏適當?shù)姆椒?，很少有人研究其對器件穩定性的影響，尤其是深入的界面缺陷分析。

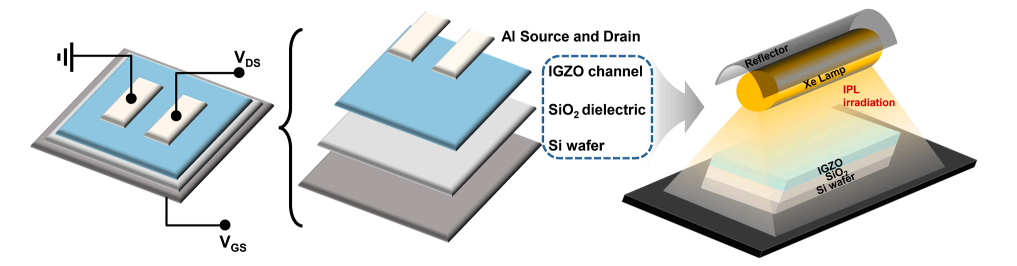

我們報道了IPL處理對溝道和介電層之間的界面陷阱態密度（DOS）的影響，而界面陷阱態密度決定了溶液處理的In-Ga-Zn-O（IGZO）TFT的工作穩定性。采用一系列IPL照射制備了溶液處理的IGZO-TFT，以探索它們對器件性能的影響。隨后，進行了系統的研究以闡明IPL處理的關鍵工藝參數，這些參數顯著影響器件的電特性。通過比較經IPL和傳統高溫?zé)嵬嘶鹛幚淼难趸颰FT中Vth相對于正偏壓應力（PBS）時間的變化，IPL處理的器件表現出比熱處理器件更顯著的工作穩定性。為了揭示IPL處理過的器件工作穩定性顯著提高的背后原因，使用光激發電荷收集譜（PECCS）分析進行了細致的檢查。這項分析旨在揭示IPL和熱退火工藝對柵極絕緣體/通道界面附近的狀態密度的復雜影響。通過探索狀態密度，我們深入了解了通過IPL處理實現卓越性能和穩定性的機制。通過深入應用PECCS分析，我們的調查發現了一個令人信服的發現：IPL工藝在不到5分鐘的極短時間內被證明能夠非常有效地抑制界面氧/氫相關缺陷。相比之下，在經過2小時的傳統熱退火工藝的器件中，缺陷仍然存在。這一結果強調了IPL處理在快速緩解這些關鍵缺陷方面的卓越效率，進一步凸顯了其作為熱退火方法的省時、高效替代方案的潛力。

引用：https://doi.org/10.1016/j.surfin.2023.103751
