文獻摘要：

研究了強脈沖光(IPL)焊接作為傳統回流焊接的替代焊接工藝。IPL焊接因其低功耗而適合實現碳中和社會。此外，它在電子器件制造中具有多種優勢，包括熱損傷低、加工時間短、適用于大面積工藝。在此，化學鍍鎳/化學鍍鈀/浸金表面處理和使用Sn–3.0Ag–0.5Cu焊料。焊接過程中考慮三個IPL參數：脈沖寬度、脈沖數量和頻率。使用配備電子探針顯微分析儀的場發射掃描電子顯微鏡觀察界面和焊料基體的微觀結構。此外，還進行了板級跌落沖擊測試，以研究接頭的機械可靠性。結果表明，金屬間化合物（IMC）的成分和形貌隨IPL參數的變化而變化，從而顯著影響可靠性。具體而言，與回流焊相比，在最佳IPL條件下，跌落失效次數增加了6.7倍。這是因?yàn)榱鸭y通過焊料基體和不連續的IMC傳播。根據所獲得的結果，基于IPL的焊接是回流焊接的一種有前途的替代方案。

文獻介紹：

微電子封裝行業不斷發展，包括細間距技術、高I/O密度和封裝尺寸的小型化。因此，電子器件在外部負載條件下發生故障的可能性，例如隨著機械、熱機械、電氣和熱影響的增加。因此，需要解決電子封裝可靠性問題的技術。

回流焊是一種傳統的焊接方法，利用熱空氣對流使用紅外加熱器作為熱源。由于其在組裝表面貼裝器件方面的有效性，它是微電子工業中采用最廣泛的方法。然而，基于對流加熱的焊接方法需要相對較長的工藝時間，因?yàn)榻宇^溫度需要相對較長的時間才能飽和到峰值水平。因此，控制界面反應是具有挑戰性的，需要回流焊的替代技術來提高粘合可靠性。強脈沖光(IPL)是由氙氣閃光燈系統產生的具有寬波長范圍的脈沖電磁波。靶材料吸收的IPL能量通過光熱轉換效應轉化為熱能。IPL能量在制造電子器件方面具有熱損傷小、加工時間短、適用于大面積工藝、生態友好等優點。由于這些優點，IPL焊接比激光焊接更受青睞，激光焊接是另一種候選技術。此前，大多數研究主要集中在印刷電子產品上，而只有少數關于IPL焊接和所得焊點可靠性的研究被報道。在此，我們研究了IPL焊接作為回流焊接的替代技術。 我們使用Sn-3.0Ag-0.5Cu無鉛焊料(SAC305)和通過IPL焊接進行化學鍍鎳/化學鍍鈀/浸金(ENEPIG)表面處理的PCB形成焊點。與有機可焊性防腐劑和化學鍍鎳/浸金(ENIG)表面處理相比，ENEPIG表面處理有幾個優點。首先，Au和Pd層可防止電極氧化并增強潤濕性。其次，由于插入的Pd層可以減少Au層的厚度，因此降低了生產成本。第三，Pd層可保護Ni原子在浸鍍Au過程中不被Au原子取代，從而導致電偶過度腐蝕（黑墊）。然而，在ENEPIG表面上進行回流焊接后，會形成脆性界面層，類似于在ENIG表面上焊接的情況。不僅可以有IMCs（Cu6Sn5、Ni3Sn4等），還可以有Ni-(Sn)-P層（Ni3P、Ni2P、Ni2SnP等）。在這項研究中，我們使用IPL焊接成功控制了SAC305焊料和ENEPIG表面光潔度之間的界面反應。此外，我們研究了界面反應層的形成和粘合可靠性。

文獻中光子燒結部分：

圖1顯示了IPL焊接接頭的示意圖。焊接過程結束后形成了界面反應層。界面反應層的詳細示意圖將在后面展示。

焊接接頭的橫截面顯微圖如圖2所示。每種IPL條件的溫度分布圖也顯示在圖S1，支持信息中。焊點的整體形狀如圖2a-e 所示，f-j顯示了每個焊點底部的界面微觀結構。IMC的形貌隨IPL條件，特別是輸入能量的不同而變化。在低IPL能量(299.1J/cm²)下，獲得了連續的薄層IMC結構(圖2f,i)。然而，在高IPL能量(359.1J/cm²)的界面結構中，不連續的多邊形型IMC占主導地位(圖2g,h)。回流焊形成的接頭的界面結構與IPL接頭的界面結構不同（圖2j）。IMC是連續的，并顯示出兩種類型的形態：多邊形和針狀類型。此外，Ni(P)層和IMC之間還形成了另一個薄層，這在其他條件下很少觀察到。該層是ENIG（或ENEPIG）焊點的典型結構，推斷為Ni-(Sn)-P層。Ni-(Sn)-P化合物有多種（例如Ni2P、Ni3P、Ni12P5和Ni2SnP）；在本文中，為簡單起見，我們將它們?nèi)糠Q為Ni-(Sn)-P。

圖5顯示了通過模切試驗獲得的每個焊點的剪切強度。焊料基體的微觀結構比界面反應層的微觀結構更重要，因?yàn)橛捎诘蛻?yīng)變率沖擊而導致的斷裂發生在基體內部。此外，低能IPL條件下形成的接頭表現出較低的強度。這是因?yàn)楹苌傩纬烧T發析出硬化的細小AgSn₃析出物。當塑性變形發生時，硬析出物作為位錯的釘住位點(Orowan機制)。然而，在本文中，由于沉淀不足，分散的AgSn的體積分?jǐn)?shù)受到限制，導致接頭的強度相對較低。在高能IPL和回流條件下，細小的AgSn析出物在焊點中分布良好。Orowan應力，即位錯跨越非共格硬析出相所需的應力，與顆粒間距成反比。隨著細AgSn析出相在接頭中形成的增多，間距減小，Orowan應力增大。因此，位錯運動受到抑制，提高了接頭的強度。

文獻結論：

在這項研究中，我們研究了IPL焊接點的界面反應及其跌落沖擊可靠性。使用IPL能量成功形成堅固的焊點。根據FESEM和EPMA分析，反應產物的種類和形貌隨輸入能量的變化而變化。采用低能IPL，由于Au和Pd(P)層不完全溶解，在界面處形成了薄層(Pd,Au)Sn₄IMC。純銀保留在焊料基體中，表明Ag₃Sn沉淀不足。隨著輸入能量的增加，(Pd,Au)Sn₄IMCs溶解在熔融焊料中后觀察到不連續的(Cu,Ni,Pd,Au)₆Sn₅IMCs。還觀察到典型的β-Sn和Ag₃Sn網絡結構。為了研究輸入能量對界面微觀結構和相應可靠性的影響，我們?cè)黾恿撕附用}沖數。在界面處形成包含(Cu,Ni,Pd,Au)₆Sn₅和(Ni,Cu,Pd,Au)₃Sn₄的連續IMC。正如板級跌落沖擊測試所示，由于焊點脆性，它們降低了焊點的可靠性。在用最小IPL能量(n=30)形成的接頭中，裂紋沿著脆性(Pd,Au)Sn₄IMC傳播。形成不連續的IMC后，裂紋通過焊料基質和IMC傳播。隨著脈沖數量（或輸入能量）的增加，裂紋通過連續的脆性IMC傳播，從而減少了跌落失敗的次數。總之，通過IPL焊接成功地控制了焊點的微觀結構和機械可靠性。因此，IPL焊接是回流焊的一種有前途的替代方案

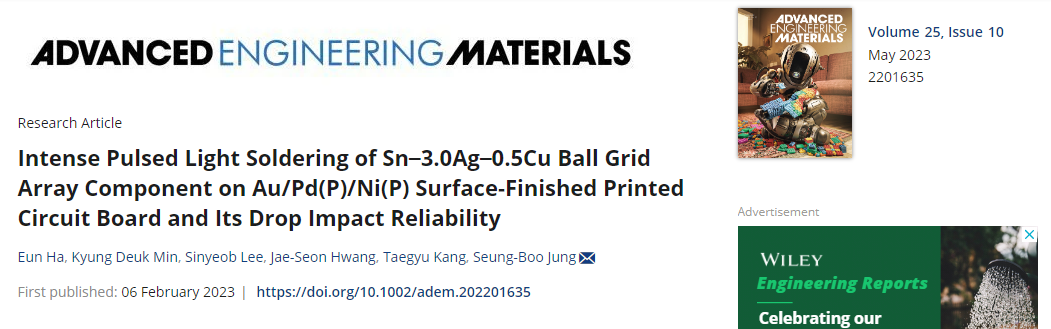

原文鏈接：https://doi.org/10.1002/adem.202201635
